技術領域本實用新型涉及一種手推式電液推桿提升吊裝兩用叉車，屬于液壓機械領域。

　　背景技術現在銷售和使用的手推叉車只有提升貨物的功能，它們的缺點是不具有吊車的功能和不如電液推桿省力，在需要吊裝的工況下使用不方便。

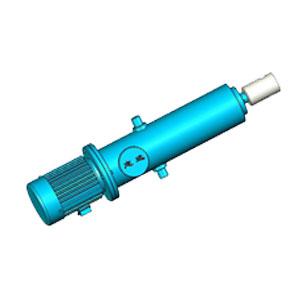

　　發明內容本實用新型是一種手推式電液推桿提升、吊裝兩用叉車。設計本實用新型的目的是為用戶提供一種既能提升貨物又能吊裝貨物同時又省力的手推式電液推桿提升、吊裝兩用叉車。為此，本實用新型所采用的技術方案是，在手推式叉車的基礎上，在推桿的τ形叉頭8的上方增設了吊桿3，在吊桿的尾部設有尾部耳鉸支6。動力系統則采用了液壓源與推桿平行的整體平行式電液動推桿10，它們通過底板聯結。該兩用叉車由機架7， 提升系統，起吊系統，行走系統和控制系統組成。機架由工字鋼、方鋼、槽鋼以及筋板焊接而成。

　　 附圖說明圖1是本實用新型的兩視圖。圖2是本實用新型的一個具體實施例圖。 圖3是電液推桿的液壓控制原理圖。溢流閥和單向閥、調速閥都集成在一個集成塊中。液壓源由電機11，聯軸器，泵機座，油泵和集成塊組成，在殼體內裝有液壓油。

　　 具體實施方式在圖1中，在推桿T形叉頭8的上方增設了吊桿3。吊桿與推桿 T形叉頭用鉸軸連接。T形叉頭的兩端裝有鏈輪和提升鏈條9。當用鏟鐵1來提升貨物時， 可不拆卸下吊桿。在T形叉頭處，吊桿3與其尾部耳鉸支6間有少量的軸向移動，所以吊桿與其尾部耳鉸支使用了花鍵連接。當需要吊裝貨物時，應拆卸掉兩只鏟鐵。在機架7底框的兩側邊有4個可調支撐腿12。在吊裝時，為安全起見，應撥開支撐腿12并旋緊4個支撐腿螺栓，如圖2所示。前部吊桿為兩節伸縮式，拉出一段后要插上保險插銷2。所以當用鏟鐵來提升貨物時，也可以拆卸下帶吊鉤的前部一節吊桿。本實用新型采用380V50HZ的交流電，控制盒5的面板上部為電源指示，下部分別為開關按鈕和上升，下降按鈕4。本實用新型是系列產品，由幾個不同噸位的兩用叉車所組成。實施例叉車的提升和起吊貨物的最大重量是2. 5噸。電液推桿的推力是3000Kgf，行程750mm，ν = 50mm/s。電機2. 2Kw，工作油壓 6MPa。在起吊量小于最大起吊重量情況下，叉車是可以推動行進的。

　　 本實用新型設計結構緊湊，在增加了電液推桿和吊車功能的同時，采用點動式控制和手推式結構，省力且符合當今的節能和環保的潮流。是小噸位物料的倉儲和搬運，工業企業檢修和安裝設備的方便實用的兩用叉車。
