所屬領域本實用新型涉及一種電液動閘板式雙層卸灰閥。

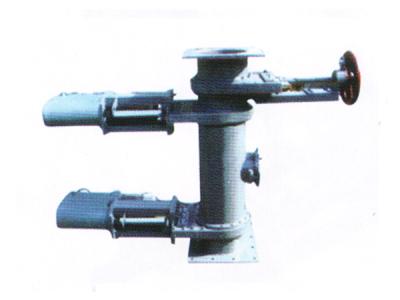

本實用新型主要由筒體、閘板和控制裝置組成，各節筒體間呈串聯狀態，筒體一與筒體二之間設有螺旋閘門；筒體二與筒體三之間設有上閘板，上閘板的一側通過支架與上閥電液動推桿連接；筒體三與筒體四之間設有下閘板，下閘板的一側通過支架與下閥電液動推桿連接。

本實用新型筒體與筒體之間以及筒體與閘板之間均通過法蘭連接，筒體為無縫管筒，上閘板和下閘板為彈簧鋼材料，上閥電液動推桿和下閥電液動推桿上設有壓力繼電器，筒體間的密封材料為U型耐溫骨架橡膠墊片外側加直線型橡膠嵌條，它采用電腦控制器實現現場或遠距離自動控制。

本實用新型在結構上采用筒形結構，上、下閘板與筒體用法蘭連接，自成一體，安裝方便；密封面材料為U形耐溫骨架橡膠墊片和直線型橡膠嵌條組合而成，可調節保證可靠的鎖風效果，使泄漏率控制在0.05％以內；上、下閘板采用彈簧鋼，其剛性好、耐沖擊、耐磨損；采用電液推桿作動力源作直線運動，使用可靠，壽命長，具有良好的溢流性能，過載保護性能強；配套電腦控制器，它集機、電、液、控于一體，能實現現場或遠距離控制，能自動根據卸灰量設定模式，自選運行。

本實用新型電液動閘板式雙層卸灰閥的螺旋閘門、筒體與筒體之間、閘板與筒體之間均采用法蘭連接；筒體為無縫管筒；上閘板和下閘板為彈簧鋼材料；上閥電液動推桿6和下閥電液動推桿11上設有壓力繼電器7。

根據圖2所示，本實用新型卸灰閥筒體間設有U型密封面12，中間為耐溫骨架橡膠墊片13，外側為直線型橡膠嵌條，它墊于法蘭之間。

本實用新型所述的電液動閘板式雙層卸灰閥，接通電源后，上閥電液推桿6自動打開閘板，至限位開關(SQ2)后，停留數秒卸料，然后關閉上閥閘板，至限位開關(SQ1)后轉入下閥工作，下閥電液推桿打開閘板至限位開關(SQ4)后，停留數秒卸料，然后關閉下閥閘板至限位開關(SQ3)后，轉入上閥工作。如此交替工作，至設定的卸灰量后，自動停止全過程工作。電液動閘板雙層卸灰閥控制方式可為計數工作方式和計時工作方式，可在現場控制和遠距離控制。

當運行途中突然遇到卡料時，電液推桿配備的壓力繼電器7輸出信號，控制電液推桿迅速打開再關閉，排除卡料缺陷。
